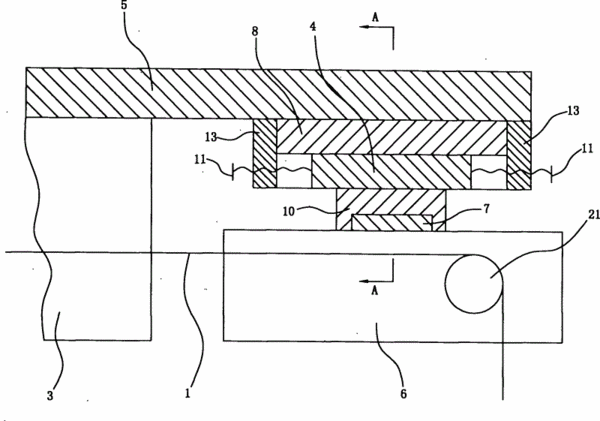

摘要：一種線切割機床的鉬絲垂直度調整裝置，包括用于安裝導絲輪的懸臂，懸臂斷開分成固定懸臂和移動懸臂，導絲輪轉動連接于移動懸臂上，固定懸臂和移動懸臂通過一位置調節機構相連接，位置調節機構包括相滑動連接且可相對彼此沿導絲輪的軸向移動的第一小拖板和第二小拖板、與第一小拖板相滑動連接且可相對第一小拖板沿導絲輪處在水平面內的直徑的方向移動的第一大拖板，第一大拖板和第二小拖板其中之一與固定懸臂相固定連接，另一個與移動懸臂相固定連接。通過第一大拖板與第一小拖板、第二小拖板三者之間的相對移動，可實現移動懸臂相對固定懸臂在兩個相互垂直的方向上的移動，從而使移動懸臂上的導絲輪移動，以準確調整鉬絲在加工區域的垂直度。
- 專利類型實用新型
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201020130364.9
- 申請時間2010年03月09日
- 申請公布號CN201659347U
- 申請公布時間2010年12月01日
- 分類號B23H11/00(2006.01)I;B23H7/02(2006.01)I;
