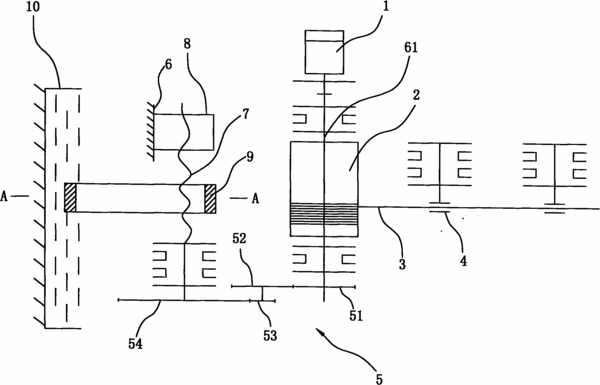

摘要：本實用新型涉及一種線切割機床的運絲機構，它主要包括機架、電機和用于卷繞電極絲的滾絲筒，滾絲筒通過一主軸轉動連接于機架上，主軸的一端連接著電機的動力輸出端，滾絲筒在電機的扭力下被帶動旋轉。該運絲機構還包括變速箱、絲杠和螺母，變速箱的輸入端連接著主軸的另一端，絲杠的一端連接著變速箱的輸出端，絲杠還與螺母相螺紋配合連接，螺母與機架相連接。在絲杠上還有一個套在其上面的油環，油環的部分浸在一油槽內。滾絲筒運轉時，經過變速箱的傳動使得絲杠轉動，從而帶動油環圍繞著絲杠旋轉，使得油環不斷地將油槽中的油帶到絲杠和螺母上去，以起到良好的潤滑作用，可以延長絲杠和螺母的使用周期，而這種潤滑方式操作方便，成本也很低。
- 專利類型實用新型
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201020145413.6
- 申請時間2010年03月25日
- 申請公布號CN201632734U
- 申請公布時間2010年11月17日
- 分類號B23H11/00(2006.01)I;F16N7/26(2006.01)I;
