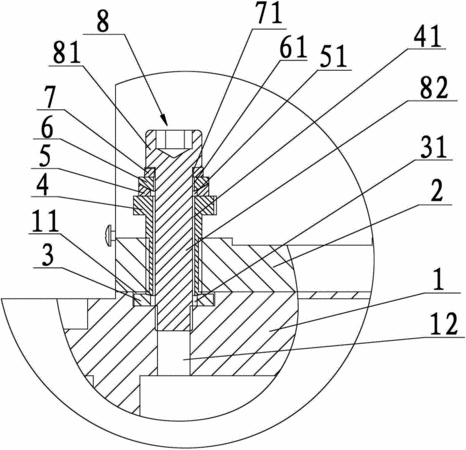

摘要：本發明公開了一種用于線切割機上部件安裝平行度及垂直度調整的裝置，用于對線切割機上待安裝的第一部件和第二部件進行安裝，其中通過在第一部件上設置具有第一球形面的調整螺釘座，在第二部件上設置具有與第一球形面相配合的第二球形面的調整螺釘，再通過設置具有球形配合面的調整墊圈組，并通過采用壓緊螺釘將調整墊圈組、調整螺釘和調整螺釘座之間進行壓緊，在安裝過程中調整第一球形面和第二球形面的配合狀態，使得第一部件和第二部件的位置相應發生調整而滿足安裝的平行度和垂直度要求。該裝置結構簡單，安裝的過程中無需對待安裝部件的安裝面進行二次或多次加工，提高了線切割機上待安裝部件的安裝精度和安裝效率，也降低了相關操作人員的勞動強度。
- 專利類型發明專利
- 申請人蘇州市寶瑪數控設備有限公司;
- 發明人謝天導;梅建恩;
- 地址215151 江蘇省蘇州市高新開發區滸關工業園滸蓮路42號
- 申請號CN201310286447.5
- 申請時間2013年07月09日
- 申請公布號CN103331498B
- 申請公布時間2015年12月02日
- 分類號B23H11/00(2006.01)I;B23H7/02(2006.01)I;
