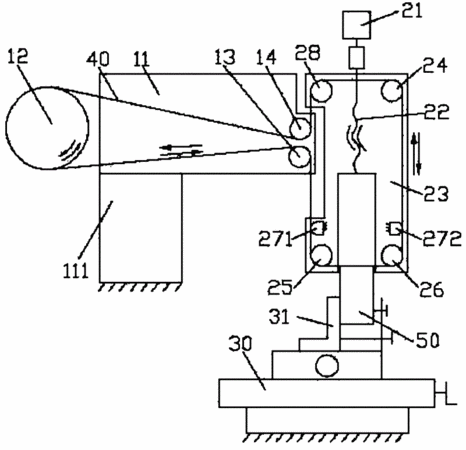

摘要：本實用新型公開了一種臥式切割線切割機床，它包括在XZ面水平設置的懸臂、在XZ面豎直設置的拖板、在XY面水平設置的工作臺、沿Y軸設置的卷絲筒以及電極絲，懸臂上設有第一排絲輪，拖板通過沿Z軸設置的絲桿與Z軸電機的輸出端相連接，拖板上設有第二排絲輪、左導輪、右導輪以及導電裝置，左導輪與右導輪沿X軸方向排布，且位于固定于工作臺上的工件的兩端。本實用新型臥式切割線切割機床，拖板在Z軸電機和絲杠的帶動下可做豎直方向的運動，在拖板的帶動下，左導輪與右導輪之間的電極絲可在豎直方向上運動。
- 專利類型實用新型
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201120004965.X
- 申請時間2011年01月10日
- 申請公布號CN201950310U
- 申請公布時間2011年08月31日
- 分類號B23H7/02(2006.01)I;B23H7/26(2006.01)I;
