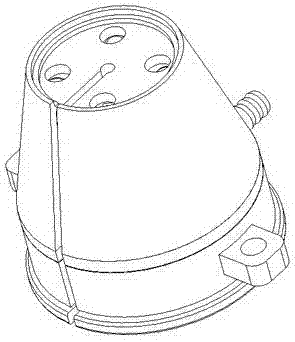

摘要:本實用新型涉及線切割機床的噴水嘴機構,它包括錐度帽(1)、噴水管(3)、支柱(2)、固定套(5)、內齒輪(9)、三通控制閥(10)、固定座(12)、螺紋套(13)、手動旋鈕(14)、銷釘(15)和縫隙槽(16),其特征是線切割機床的噴水嘴機構安裝在線切割機床上下臂上,調節錐度帽(1),使內齒輪(9)帶動閥芯(8)來控制工作液流量的多少。左右調節手動旋鈕(14),通過螺紋套(13)上下移動帶動噴水管(3)擺動一定的角度來控制工作液的噴射角度。所述機構中的錐度帽、立柱、固定套、內齒輪、固定座、螺紋套和手動旋鈕均開有寬度一致的縫隙槽,將縫隙槽手動調節成一條線時,可方便實現穿絲和換絲。該機構可以方便地安裝在線切割機床上,實現對工作液噴射角度和流量的調節控制,提高工作液的利用率,改善了機床的加工性能。
- 專利類型實用新型
- 申請人西華大學;
- 發明人周彥君;蔡長韜;周松霖;周延;楊韜;何超君;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201520231499.7
- 申請時間2015年04月17日
- 申請公布號CN204545633U
- 申請公布時間2015年08月12日
- 分類號B23H11/00(2006.01)I;B23H7/02(2006.01)I;
