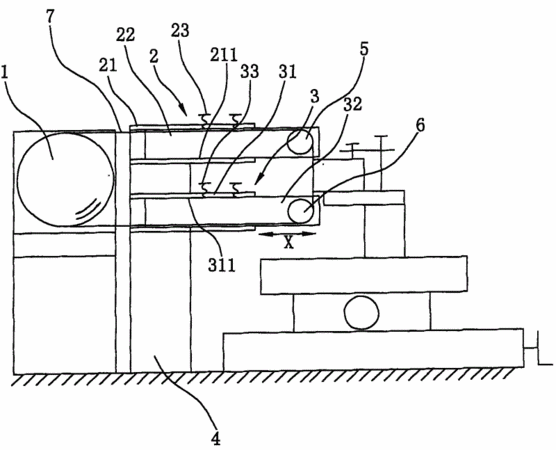

摘要：本實用新型涉及一種線切割機床線架上的可伸縮懸臂裝置，它包括設置于線架上的上懸臂和下懸臂，上懸臂包括固定于線架上的固定上懸臂、可沿X軸向滑動地設置于固定上懸臂上的活動上懸臂，且在活動上懸臂與固定上懸臂之間設置有將兩者相對定位的的第一定位裝置；下懸臂包括固定于線架上的固定下懸臂、可沿X軸向滑動地設置于固定下懸臂上的活動下懸臂，且在活動下懸臂與固定下懸臂之間設置有將兩者相對定位的第二定位裝置。在加工小型零件時上下懸臂可同時調整得比較短，這樣可提高上下懸臂的剛性和抗震性，使得加工出的零件精度比較高，從而可實現在大型線切割機床上進行精密加工的要求，以使大型線切割機床的加工范圍更廣。
- 專利類型實用新型
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201020145425.9
- 申請時間2010年03月25日
- 申請公布號CN201632732U
- 申請公布時間2010年11月17日
- 分類號B23H7/26(2006.01)I;B23H7/02(2006.01)I;
