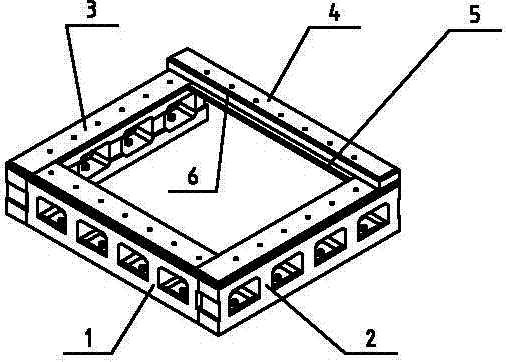

摘要：本實用新型涉及了一種電火花線切割機床用工件架，由四臂構成，其特征在于：其中三臂為固定一體結構，相鄰臂間互為垂直，它們的上端面為支承面，處于同一平面內，三臂整體呈開口框形，第四臂為一個可水平移動并始終與相鄰臂保持垂直的活動臂，活動臂下部有凸塊，從而形成臺階，整個活動臂截面呈L形，上述凸塊部位的上端面與前述另外三臂的上端面處于同一平面內，凸塊上部的活動臂內側面與工作臺對應的導軌平行，凸塊的長度與活動臂相鄰兩臂間的距離相等。裝夾工件時，只需先將工件架校正好，再將工件安置于工件架的三臂形成的支承面上，移動活動臂使工件貼合活動臂凸塊上部的內側面，再通過壓板夾緊，找正方便，裝夾效率高，加工一致性好。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300 江蘇省泰州市海陵區城東街道春風路西首三星公司
- 申請號CN201320196380.1
- 申請時間2013年04月18日
- 申請公布號CN203209810U
- 申請公布時間2013年09月25日
- 分類號B23H11/00(2006.01)I;B23H7/02(2006.01)I;
