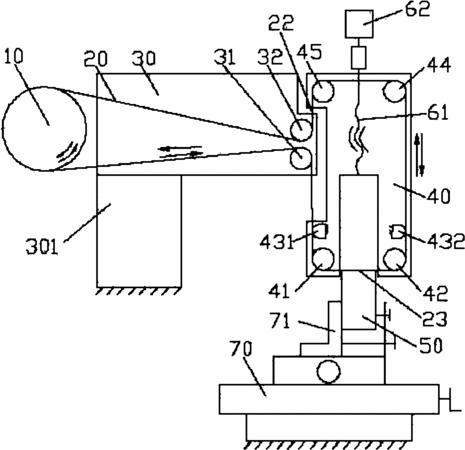

摘要：本發明公開了一種臥式線切割機床電極絲伸縮機構，它包括沿Y軸方向設置的卷絲筒、在XZ面水平設置的懸臂、在XZ面豎直設置的拖板以及電極絲，懸臂上設有第一排絲輪和第一補償排絲輪，拖板上設有左導輪、右導輪、導電裝置、第二排絲輪以及第二補償排絲輪，第一補償排絲輪和第二補償排絲輪設置在卷絲筒與第二排絲輪之間，且第一補償排絲輪位于第二補償排絲輪下方，第一排絲輪與左導輪之間的A段電極絲、第一補償排絲輪與第二補償排絲輪間的B段電極絲平行于Z軸。
- 專利類型發明專利
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201110003469.7
- 申請時間2011年01月10日
- 申請公布號CN102091842B
- 申請公布時間2012年05月09日
- 分類號B23H7/10(2006.01)I;
