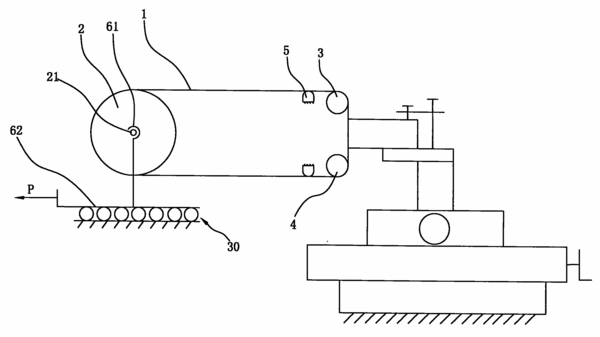

摘要：一種數控電火花快速走絲線切割機床的電極絲走絲機構，其包括軸心線相平行的滾絲筒、上導輪以及下導輪，電極絲繞在滾絲筒、上導輪和下導輪上并在滾絲筒的帶動下移動，該走絲機構還包括一可沿滾絲筒的徑向移動的支承部件，滾絲筒轉動連接于該支承部件。電極絲在滾絲筒的帶動下移動，經過上導輪和下導輪后收到滾絲筒上，在電極絲運行過程中發生松弛現象時，支承部件可以沿滾絲筒的徑向移動，帶動滾絲筒向遠離上導輪和下導輪的方向移動，從而將電極絲再次張緊，使其保持恒張力，由于走絲機構的上半部和下半部部件均等，因而電極絲在正向運動和反向運動時也可保持其在加工區域的張力不變，從而可提高線切割機床加工的表面光潔度和尺寸精度。
- 專利類型發明專利
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201010110240.9
- 申請時間2010年02月10日
- 申請公布號CN101791729A
- 申請公布時間2010年08月04日
- 分類號B23H7/26(2006.01)I;B23H7/02(2006.01)I;
