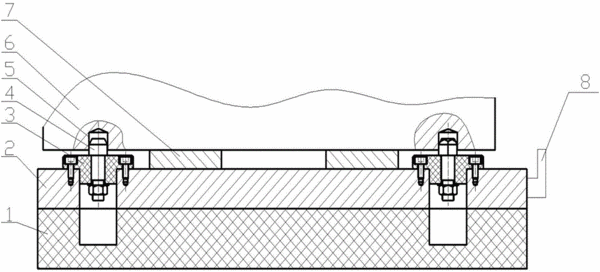

摘要：本發明公開了一種防止電解燒傷氣缸體定位銷孔的工裝。該工裝包括：工裝絕緣板；工裝導電板，其設置在所述工裝絕緣板的頂面，該工裝導電板開設有絕緣法蘭的讓位孔，該讓位孔的外側圓周均勻開設有法蘭安裝螺紋孔；導電定位塊，設置在所述工裝導電板的頂面，用于支撐氣缸體；絕緣法蘭，其中部開設有定位銷孔，該定位銷孔的外側圓周開設有多個法蘭安裝孔；以及定位銷，其包括：定位頭部和桿部，該桿部包括：與定位頭部連接的光桿和位于桿部末端的螺紋桿。該工裝提高加工的質量，降低了氣缸體的廢品率，使電解工序能持續有效進行。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人黃增砂;范才翼;禤藝;李華浩;李積波;黃幸周;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201510008984.2
- 申請時間2015年01月08日
- 申請公布號CN104526097A
- 申請公布時間2015年04月22日
- 分類號B23H11/00(2006.01)I;B23H9/02(2006.01)I;
