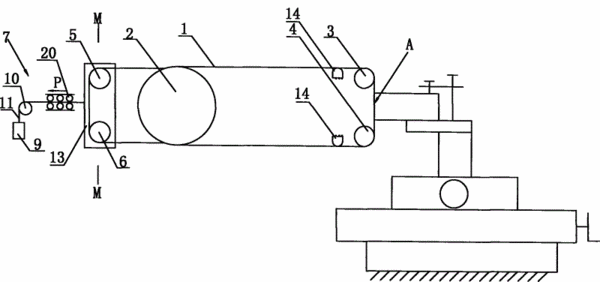

摘要：一種電火花線切割機床走絲裝置，它包括電極絲、用于卷繞電極絲的滾絲筒、軸心線與滾絲筒的軸心線相平行的第一導絲輪和第二導絲輪，電極絲繞過滾絲筒、第一導絲輪以及第二導絲輪后構成第一走絲回路，該走絲裝置還包括一可沿滾絲筒的徑向移動的支架、可轉動地連接于支架的至少一個導絲輪，該至少一個導絲輪的軸心線與滾絲筒的軸心線相平行，電極絲繞過滾絲筒和至少一個導絲輪構成第二走絲回路，第二走絲回路與第一走絲回路相互獨立。當電極絲松弛時，支架可帶著其上的導絲輪沿滾絲筒的徑向朝遠離滾絲筒的方向移動，從而將電極絲拉緊，以保證電極絲在加工區域段始終有一個恒定的張力。
- 專利類型實用新型
- 申請人蘇州市金馬機械電子有限公司;
- 發明人袁大偉;
- 地址215101 江蘇省蘇州市木瀆鎮堯峰路38號
- 申請號CN201020130413.9
- 申請時間2010年03月09日
- 申請公布號CN201824034U
- 申請公布時間2011年05月11日
- 分類號B23H7/26(2006.01)I;B23H7/02(2006.01)I;
