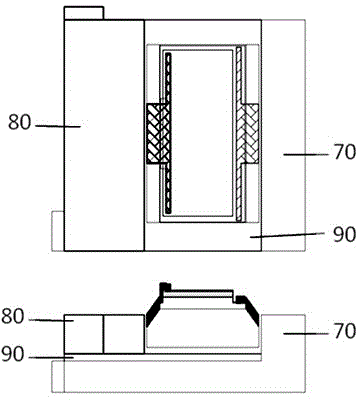

摘要：本發明涉及一種無需打線的藍寶石襯底的氮化鎵基發光二極管及其制備方法：將芯片的P、N電極分布于芯片的兩個側面，呈窄條狀相對分布；通過把芯片的側面加工成斜面，把電極延伸到斜面上，采用嵌入式的封裝焊接結構，芯片置于該結構內，將通過熔融又凝固的焊料實現芯片電極與封裝結構的連接。采用本方法加工的氮化鎵基發光二極管芯片，封裝時可以省略打線的步驟，可增加芯片表面的發光面積和透光面積，可降低封裝對芯片電極的工藝需求。
- 專利類型發明專利
- 申請人華燦光電股份有限公司;
- 發明人羅紅波;周武;
- 地址430223 湖北省武漢市東湖新技術開發區濱湖路8號
- 申請號CN201110330729.1
- 申請時間2011年10月27日
- 申請公布號CN102368527A
- 申請公布時間2012年03月07日
- 分類號H01L33/38(2010.01)I;H01L33/00(2010.01)I;
