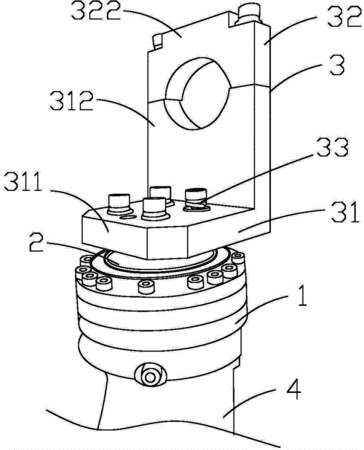

摘要：本實用新型提供一種機械手連接構件，包括基座、旋轉法蘭和連接組件，所述旋轉法蘭安裝在基座內并能在基座內能旋轉，連接組件安裝在旋轉法蘭上，旋轉法蘭包括在其中部凸起的固定座，固定座中心向內凹陷形成一中心槽，固定座頂面沿中心槽開設有螺紋孔以及定位孔，連接組件包括底座以及與底座相配合的配合體，底座包括連接段以及與連接段垂直連接的安裝段，底座底面設有內陷的與旋轉法蘭的固定座相配合的凹槽，凹槽內設有凸起的柱體，與固定座中心的中心槽配合，連接段上開設有連接孔以及銷釘孔，連接孔以及銷釘孔分別與旋轉法蘭上的螺紋孔以及定位孔對應。本實用新型結構簡單，穩定性好，精度高，適用于高精度噴涂等機械手設備使用。
- 專利類型實用新型
- 申請人廣州市番禺科騰工業有限公司;
- 發明人龔福岐;
- 地址511450 廣東省廣州市番禺區石基鎮雁洲村雁洲路1號
- 申請號CN201420238230.7
- 申請時間2014年05月09日
- 申請公布號CN203843854U
- 申請公布時間2014年09月24日
- 分類號B25J19/00(2006.01)I;
