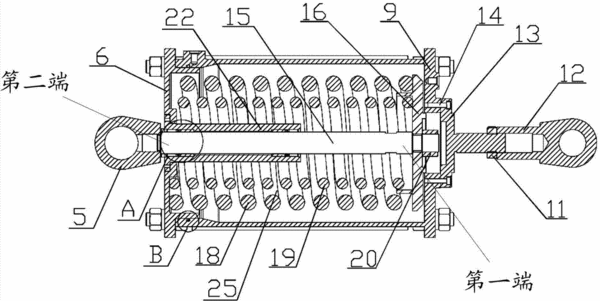

摘要:本發明公開了一種可調式平衡缸,包括:缸體、前端蓋板、缸軸座筒、平衡缸軸、彈性部件擋板、彈性部件、連接頭、承載連桿、法蘭調節軸以及調節接頭。其中,前端蓋板固定蓋合在缸體前端;缸軸座筒固定在前端蓋板上;平衡缸軸位于缸軸座筒內,可在缸軸座筒內滑動;彈性部件擋板連接于平衡缸軸的一端;彈性部件環繞于平衡缸軸;連接頭連接于平衡缸軸的另一端;承載連桿連接前端蓋板與缸體的后端;法蘭調節軸固定于缸體的后端;調節接頭與法蘭調節軸相連,用于調節彈性部件的預壓縮量。本發明提出的可調式平衡缸,因缸體內部的彈性部件預壓縮量可調,使得機器人工作負載可變,且將所平衡的載荷作用在承載連桿上,延長了缸體的壽命。
- 專利類型發明專利
- 申請人沈陽新松機器人自動化股份有限公司;
- 發明人邊弘曄;李學威;何偉全;馮亞磊;溫燕修;張鵬;
- 地址110168 遼寧省沈陽市渾南新區金輝街16號
- 申請號CN201210442287.4
- 申請時間2012年11月08日
- 申請公布號CN103802133A
- 申請公布時間2014年05月21日
- 分類號B25J19/00(2006.01)I;
