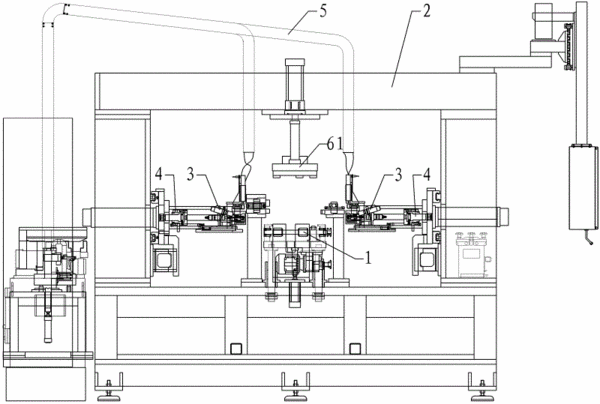

摘要：本實用新型公開了一種發動機缸體碗塞伺服涂膠壓裝設備，包括機動輥道、涂膠裝置、伺服壓裝裝置；機動輥道用于缸體的輸送及定位；涂膠裝置在機動輥道輸送行程側方；甩膠器與甩膠桿連接，甩膠桿輸出端接有甩膠盤，甩膠盤徑向上設有與外界連通的小孔，注膠針的一端與所述儲膠罐連通，另一端與所述甩膠盤的小孔連通；伺服壓裝裝置位于機動輥道輸送行程側方，壓桿在導向套內；壓桿的一端與壓頭固接，壓桿的另一端與伺服電動缸傳動連接。本實用新型方案提供的發動機缸體碗塞伺服涂膠壓裝設備，待加工的缸體通過機動輥道自動輸送到位，碗塞通過上料裝置自動上料，通過涂膠裝置及伺服壓裝裝置分別完成缸體碗塞孔內側的涂膠、缸體和碗塞的壓裝。
- 專利類型實用新型
- 申請人廣州市番禺科騰工業有限公司;
- 發明人龔福岐;
- 地址511400 廣東省廣州市番禺區石基鎮雁洲村雁洲路
- 申請號CN201120416165.9
- 申請時間2011年10月27日
- 申請公布號CN202367409U
- 申請公布時間2012年08月08日
- 分類號B23P19/02(2006.01)I;B05C5/00(2006.01)I;
