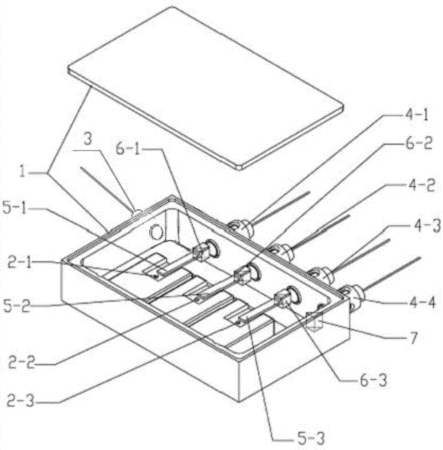

摘要:本實用新型公開一種1×N光開關,包括長方體外殼(1),1個輸入光纖準直器(3)和N個輸出光纖準直器,其特征在于:所述外殼(1)的一個側面開設有1個耳孔,在與該側面成90度的某一側面開設有N個耳孔,這些耳孔都處于同一水平線上,輸入光纖準直器(3)安裝于只開設有1個耳孔的側面的耳孔中,輸出光纖準直器安裝在另一側的N個耳孔中,此外,在外殼(1)的內腔中安裝有N-1個帶加長彈臂的繼電器,所有繼電器的電控引腳均引出殼體的外部,每個繼電器的彈臂末端均安裝有一個輸出反射鏡,所述繼電器可帶動反射鏡可上下移動,輸出反射鏡處于輸入光纖準直器(3)延長線與輸出光纖準直器延長線相交的位置;最末通道的輸出反射鏡直接安裝在盒體上面并固定。
- 專利類型實用新型
- 申請人南寧市科毅光通信科技有限公司;
- 發明人唐欣文;
- 地址530007 廣西壯族自治區南寧市高新區科園西十路26號智鴻科技園A座6樓
- 申請號CN201220545529.8
- 申請時間2012年10月24日
- 申請公布號CN202948161U
- 申請公布時間2013年05月22日
- 分類號G02B6/35(2006.01)I;
