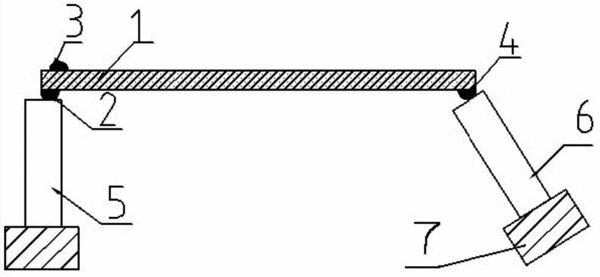

摘要：一種杠桿型微位移調節機構，包括粗調整旋鈕、球型頂點、杠桿、精調整旋鈕，其特征在杠桿則采用特制的高硬度鋼材，并將其左邊距離端面長度N分之一的位置（N=正無窮），加工出一球形的頂點，粗精調整旋鈕分別置于杠桿的左右兩端，旋鈕軸中心與杠桿的斷面切線保持相同位置。當左邊粗調整旋鈕正向轉動時其軸向前移動，頂點同向移動，到達所需大致位置后，改由精調整旋鈕轉動，此時，精調整旋鈕軸每移動一個單位的距離，杠桿的頂點只移動1/N單位的距離，此時可以將頂點極為精密的移動到所需的位置。使用此項技術可以將市面上任何一款調整旋鈕改裝為高精度的調整旋鈕。
- 專利類型發明專利
- 申請人南寧市科毅光通信科技有限公司;
- 發明人唐欣文;
- 地址530007 廣西壯族自治區南寧市高新區科園大道68號東盟慧谷10棟
- 申請號CN201210300110.0
- 申請時間2012年08月22日
- 申請公布號CN102829816A
- 申請公布時間2012年12月19日
- 分類號G01D11/00(2006.01)I;
