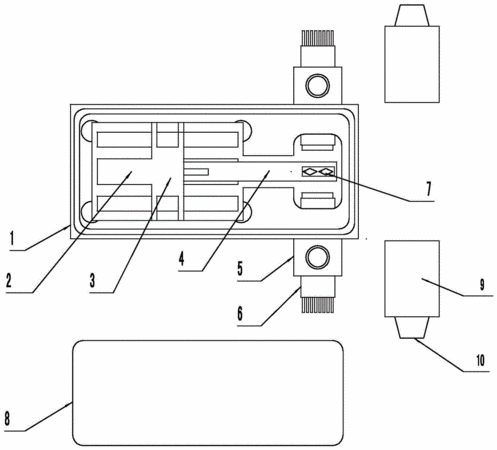

摘要：本發明為一種多通道2X2光開關，繼電器嵌裝于底盒，底盒相對的兩個側面各有堵頭孔固裝N芯光準直器，N為4、8、12或16，兩側的準直器中軸線重合。鉸接于繼電器的擺動片后端處于線圈上方、前端固定懸梁臂，懸梁臂前端固裝n＝N/4個棱鏡。初始狀態，棱鏡處于準直器光路之下，輸入輸出端準直器的各光路直通。繼電器通電時，擺動片抬高、懸梁臂上的棱鏡切入光準直器的光路，輸入端的光準直器的輸出光經棱鏡折射反射后進入輸出端的另一個光路，一個棱鏡可切換4個光路。光準直器插入堵頭孔固接的堵頭管、固定，外套堵頭套筒保護。蓋板封閉底盒、且各縫隙金屬化密封，盒內充氮。本開關結構簡單，損耗低，裝調方便，精度高，壽命長。
- 專利類型發明專利
- 申請人中國電子科技集團公司第三十四研究所;桂林大為通信技術有限公司;桂林信通科技有限公司;
- 發明人鐘昌錦;張通勇;劉武;余志強;黃涌;周劍超;林之華;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201510214603.6
- 申請時間2015年04月29日
- 申請公布號CN104793294A
- 申請公布時間2015年07月22日
- 分類號G02B6/35(2006.01)I;
