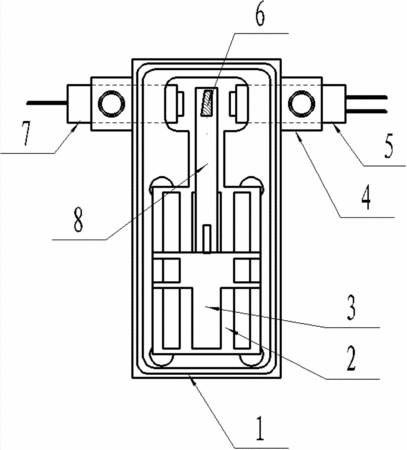

摘要：本實用新型為一種1X2機械式光開關，繼電器嵌裝于底盒長方體內腔底部，引腳從底盒的引腳孔伸出。底盒相對的兩個側面的堵頭孔分別固定安裝單雙芯光準直器，二者中軸線重合。鉸接于繼電器的擺動片后端處于線圈上方、前端固定懸梁臂，懸梁臂前端固裝楔角棱鏡。楔角棱鏡處于二準直器光路下方，二準直器光路直通。繼電器通電擺動片擺動片抬高懸梁臂前端的楔角棱鏡切入光準直器光路，單芯光準直器的輸出光在楔角棱鏡的斜面入射，折射后從直角面出射、進入雙芯光準直器的另一個輸入端口，實現光路切換。光準直器插入堵頭孔外固接的堵頭管、固定。底盒有蓋板、且各縫隙金屬化密封，盒內充氮。本開關結構簡單，損耗低，裝調方便，精度高，壽命長。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人張通勇;劉武;黃景元;鐘昌錦;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201320045333.7
- 申請時間2013年01月28日
- 申請公布號CN203117460U
- 申請公布時間2013年08月07日
- 分類號G02B6/35(2006.01)I;
