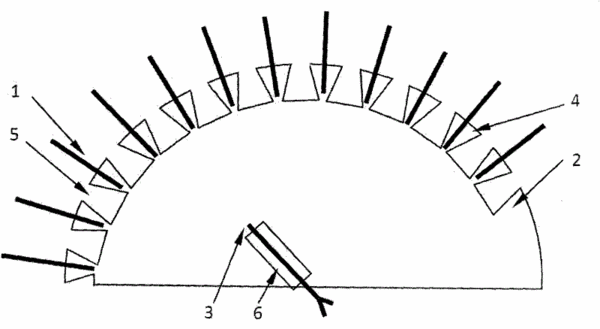

摘要：本實用新提供了一種光開關模塊，其特征在于：基底板設計為弧形，其邊緣呈倒齒輪或倒鋸齒形狀，越靠近圓心的方向金屬齒面越少，輸出光纖分布在每個單獨的金屬齒上面，相鄰兩輸出光纖間為外窄內寬的梯形槽口。輸出端光纖陣列座由低膨脹系數的金屬合金材料通過精密加工制成，在圓弧型材料的外端分布有倒齒輪或鋸齒狀的凹凸結構，凸臺間隔一定的角度距離，每一個凸臺放置一個光纖，采用焊接或其他工藝使光纖固定在凸臺上。采用本實用新型的方式生產出的光開關具備可快速生產調試，方便維修的特點，并且在小空間范圍內能安置更多的輸入單元，制造出更大端口數目的光開關。
- 專利類型實用新型
- 申請人南寧市科毅光通信科技有限公司;
- 發明人唐欣文;
- 地址530007 廣西壯族自治區南寧市高新區科園大道68號
- 申請號CN201020594088.1
- 申請時間2010年11月05日
- 申請公布號CN201886170U
- 申請公布時間2011年06月29日
- 分類號G02B6/35(2006.01)I;
