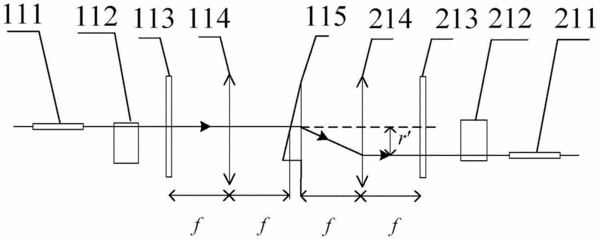

摘要：本發明公開了一種基于楔形液晶盒的光交換裝置，包括輸入光纖準直器、第一偏振轉換組件、第一光柵、第一透鏡、楔形液晶盒、第二透鏡、第二光柵、第二偏振轉換組件和輸出光纖準直器陣列；輸入光纖準直器設置在第一透鏡的光軸上，第一光柵與楔形液晶盒分別設置于第一透鏡的前后焦面上；輸出光纖準直器陣列離軸設置于第二透鏡的出射光路側；第二偏振轉換組件設置于輸出光纖準直器陣列與第二光柵之間；通過調節施加在楔形液晶盒上電場的大小改變楔形液晶盒的出射光與第二透鏡的光軸之間的夾角從而改變第二透鏡的出射光與光軸之間的距離；本發明通過楔形液晶盒與適當的光學系統設計，對輸入光信號中任一波長均產生多個可選擇的輸出端口，實現波長選擇開關功能。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人萬助軍;陳旭;羅志祥;米仁杰;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410422981.9
- 申請時間2014年08月25日
- 申請公布號CN104155723B
- 申請公布時間2016年10月26日
- 分類號G02B6/35(2006.01)I;G02F1/29(2006.01)I;
