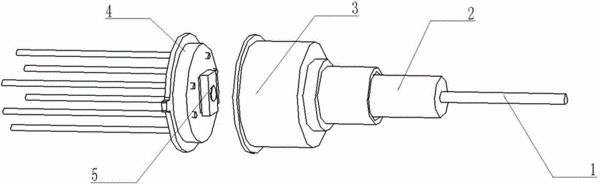

摘要：本發明為一種1×N通道的MEMS光開關模塊，含有鏡片的MEMS芯片安裝于基座，含有光纖陣列和陣列透鏡的多芯準直器安裝于管帽內，光纖陣列從管帽的外端引出，管帽內端與基座內端相配合固接。N為1～24。光纖陣列中一根輸入光纖位于中心，N根輸出光纖為以中心為對稱的圓形陣列或矩形陣列。光窗直徑大于光纖陣列直徑。MEMS芯片、管帽光窗、陣列透鏡及光纖陣列的中心處于同一直線上?；行牡腗EMS芯片周圍有6個與基座絕緣的焊盤，與MEMS芯片的功能焊點鍵合?；耐舛说?個管腳分別對應連接6個焊盤。本發明輸入、輸出光纖位于MEMS芯片同一側，所需元器件顯著減少，通道數多、結構緊湊、體積??；一次反射實現光路轉換，響應速度提高。
- 專利類型發明專利
- 申請人中國電子科技集團公司第三十四研究所;桂林大為通信技術有限公司;桂林信通科技有限公司;
- 發明人周劍超;張策;李流超;黃涌;李云燕;鄭安貴;唐炳促;黃景元;李棟;林之華;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201610625919.9
- 申請時間2016年08月01日
- 申請公布號CN106019490A
- 申請公布時間2016年10月12日
- 分類號G02B6/35(2006.01)I;
