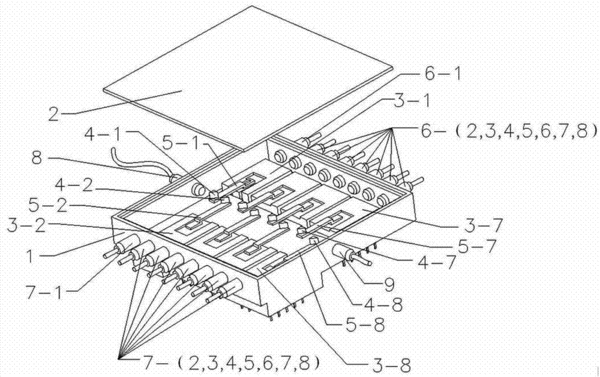

摘要：本發明公開了一種N+1光路保護光開關模塊，包括底盒、分支輸入光纖準直器、分支輸出光纖準直器、公共輸出光纖準直器和擴展輸出光纖準直器，其特征是：在底盒四周側壁的同一水平高度上開設有多個準直器通孔，分支輸入光纖準直器、分支輸出光纖準直器，公共輸出光纖準直器和擴展輸出光纖準直器分別與準直器通孔固接；底盒的內腔中設置有多個帶有杠桿的繼電器，繼電器的電控引腳設置在底盒內部的電路板上，由底盒側部安裝的插座引出，每個繼電器的杠桿后端均設置有直角棱鏡。本發明所需元器件極大的減少，且各元器件排列整齊有序，結構緊湊，體積小，極大的提高了響應速度，減少了切換時間；減小了信道串擾，降低了插入損耗。
- 專利類型發明專利
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人黃景元;黃涌;張通用;劉武;周劍超;張策;李流超;
- 地址541004 廣西壯族自治區桂林市七星區六合路98號
- 申請號CN201210570776.8
- 申請時間2012年12月27日
- 申請公布號CN103048738A
- 申請公布時間2013年04月17日
- 分類號G02B6/35(2006.01)I;G02B6/34(2006.01)I;
