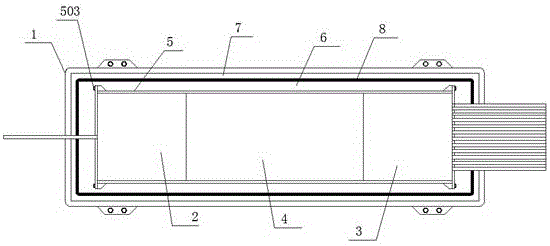

摘要:本實用新型公開了一種平面光波導功率分配器,包括外殼、輸入端光纖陣列、輸出端光纖陣列、平面光波導芯片、內殼、硅膠層、環氧樹脂膠層和隔離層,所述平面光波導芯片設置在所述輸入端光纖陣列和所述輸出端光纖陣列之間,所述輸入端光纖陣列、輸出端光纖陣列和所述平面光波導芯片均設置在所述內殼的內部,所述外殼套設在所述內殼的外部,隔離層設置在所述外殼和所述內殼之間,所述硅膠層設置在所述隔離層與所述內殼之間,所述環氧樹脂膠層設置在所述隔離層與所述外殼之間;本裝置通過內殼進行固定,避免接觸失效,確保使用可靠性,而后通過硅膠層、環氧樹脂膠層和隔離層實現外部保護和密封,降低外界因素對本裝置的影響,增加本裝置的適應能力。
- 專利類型實用新型
- 申請人南寧市科毅光通信科技有限公司;
- 發明人唐欣文;
- 地址530023 廣西壯族自治區南寧市科園大道68號南寧高新區軟件園二期4號樓三層308號房
- 申請號CN201620507576.1
- 申請時間2016年05月30日
- 申請公布號CN205643770U
- 申請公布時間2016年10月12日
- 分類號G02B6/26(2006.01)I;
