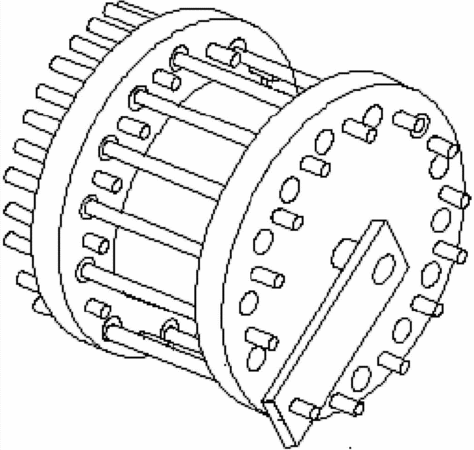

摘要：本實用新型提供了一種集成化多通道光開關，其包括基底板(2)，輸出光纖(1)，輸入光纖（3）以及轉動驅動裝置，其特征在于：基底板(2)為雙層圓形基板，由兩個圓形板（5）以及中間連軸（4）組成，兩個圓形板（5）邊緣均勻設置有通光孔及光纖接孔，輸出光纖(1)按一定角度以及弧長均勻連接在光纖接孔上；連接在圓形板（5-1）光纖接孔上的輸出光纖(1)在通過另一個圓形板（5-2）時由通光孔內部穿過；基底板上的通光孔及光纖接孔呈交替變化。
- 專利類型實用新型
- 申請人南寧市科毅光通信科技有限公司;
- 發明人唐欣文;
- 地址530007 廣西壯族自治區南寧市高新區科園西十路26號智鴻科技園A座6樓
- 申請號CN201220545423.8
- 申請時間2012年10月24日
- 申請公布號CN202948160U
- 申請公布時間2013年05月22日
- 分類號G02B6/35(2006.01)I;
