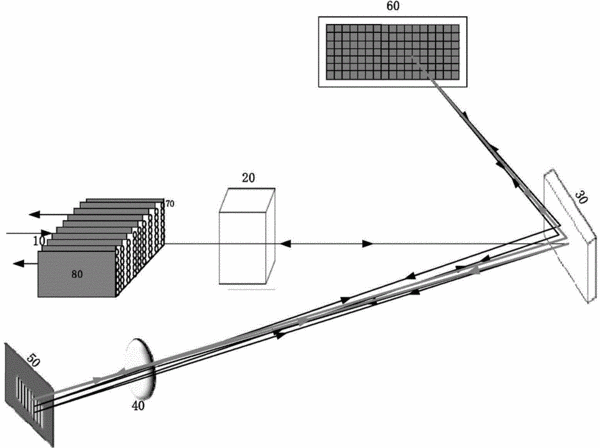

摘要：一種基于硅基液晶的波長選擇開關，屬于光交換器件，解決現有基于硅基液晶的波長選擇開關輸出端口數量受到限制的問題。本發明由設置在光路上的輸入單模光纖、偏振轉換組件、反射鏡、傅里葉透鏡、衍射光柵、硅基液晶相位空間光調制器、自聚焦準直透鏡陣列和輸出二維單模光纖陣列構成。本發明對需要交換的光束利用硅基液晶相位空間光調制器實現二維偏轉，使波長選擇開關輸出光纖陣列的光束由一維向二維轉化，能夠大幅度增加波長選擇開關輸出端口的數量，與現有基于LCOS的波長選擇開關相比，端口數量至少能夠增加K倍，且具有體積小，控制靈活、方便的特點，從而能夠提高整個光交叉互連網絡的靈活性，可滿足大規模光交叉互連網絡的需求。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人羅風光;楊東堂;敬澤安;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510022874.1
- 申請時間2015年01月16日
- 申請公布號CN104597572A
- 申請公布時間2015年05月06日
- 分類號G02B6/35(2006.01)I;G02B6/293(2006.01)I;G02B6/32(2006.01)I;
