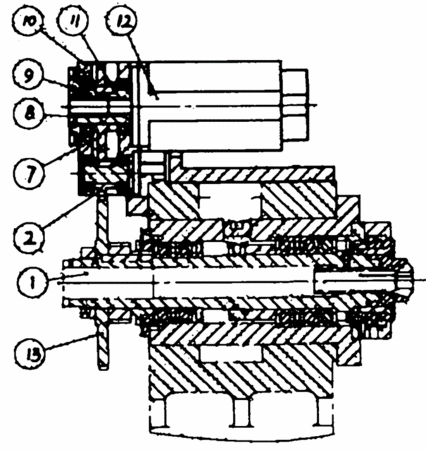

摘要：數控車床C軸任意角度精密分度裝置，其是具有將本裝置安裝在機床的主軸箱上與主軸上分度齒輪嚙合的直角彎板，周邊軸伺服電機與空心齒輪軸同軸安裝在分度裝置齒輪箱體上通過漲緊套和漲緊套壓蓋把電機的分度運動傳遞給主軸分度齒輪實現機床主軸的分度定位；氣缸位于線性導軌一側并由驅動壓板帶動分度裝置沿線性導軌上下移動實現分度裝置與主軸分度齒輪的嚙合、分離；在空心齒輪軸上裝有齒輪。本實用新型利用經濟型數控系統周邊軸角度控制功能實現主軸任意角度分度定位，并使得具有任意角度分度、分度精度高的特點。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人辛斌林;楊帆;
- 地址721006陜西省寶雞市火炬路6號創業大廈612室
- 申請號CN200920031760.3
- 申請時間2009年01月16日
- 申請公布號CN201342489Y
- 申請公布時間2009年11月11日
- 分類號B23B19/02(2006.01)I;B23Q16/02(2006.01)I;
