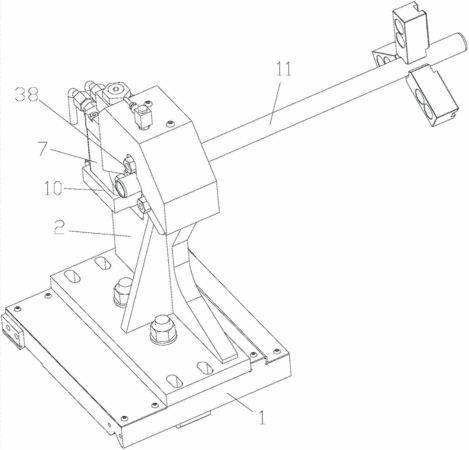

摘要：本實用新型提供一種高精度液壓自動回轉夾持可調式中心架，具有中心架底板、V型支架和旋轉式夾緊器，所述V型支架設在中心架底板上且V型支架上部呈角度制有兩側板，所述兩側板側端面均制有定位槽Ⅰ，所述定位槽Ⅰ內設有可在定位槽Ⅰ內滑動的軸承支撐裝置；所述旋轉式夾緊中的夾緊器本體置于夾緊器墊塊上且用螺栓與V型支架一側的平臺面固連為一體，所述夾緊臂通過回轉軸與夾緊器本體連接并在液壓驅動下繞回轉軸螺旋轉動一定角度，夾緊臂下端面制有定位槽Ⅱ，所述定位槽Ⅱ內設有可在定位槽Ⅱ內滑動的潤滑軸承支撐組件且和軸承支撐裝置呈三點式夾緊或松開工件。本實用新型具有自動旋轉夾緊和松開功能，結構緊湊，在加工完畢后的就可以松開工件，可大大提高工作效率。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人李道海;
- 地址721006 陜西省寶雞市火炬路6號創業大廈612室
- 申請號CN201320504888.3
- 申請時間2013年08月19日
- 申請公布號CN203437932U
- 申請公布時間2014年02月19日
- 分類號B23Q1/76(2006.01)I;
