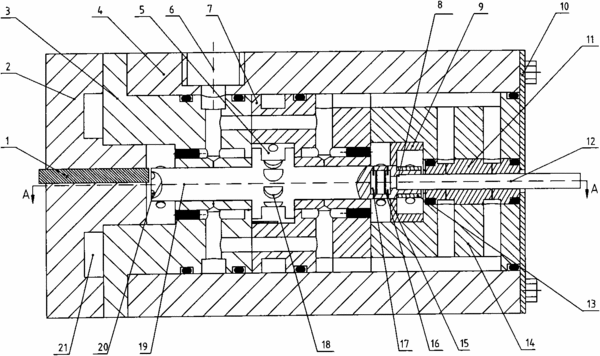

摘要:超高速精密氣動微主軸單元,包括:主軸、渦輪、前端氣體軸承、后端氣體軸承、箱體、微型彈性聯軸節、形狀記憶合金夾套、執行軸、執行軸氣體軸承,所述主軸上設有所述渦輪,并通過所述前端氣體軸承、所述后端氣體軸承支承安裝在所述箱體的軸孔中;所述主軸前端設有軸向孔和微型彈性聯軸節;所述執行軸通過所述執行軸氣體軸承支承安裝在所述箱體的軸孔中,其一端安裝在所述主軸的軸向孔中;所述形狀記憶合金夾套安裝在所述主軸前端的外圓周上,將執行軸夾持在主軸上;本發明結構合理,制造工藝簡單,轉速高,跳動誤差小,適于工業化生產,可作為微細切削加工機床的微主軸及其它作高速超高速、高精度回轉運動機電設備或手動工具機微主軸單元。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人周志雄;李偉;林丞;任瑩暉;周文理;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201010116981.8
- 申請時間2010年03月03日
- 申請公布號CN101774031B
- 申請公布時間2011年11月30日
- 分類號B23B19/02(2006.01)I;
