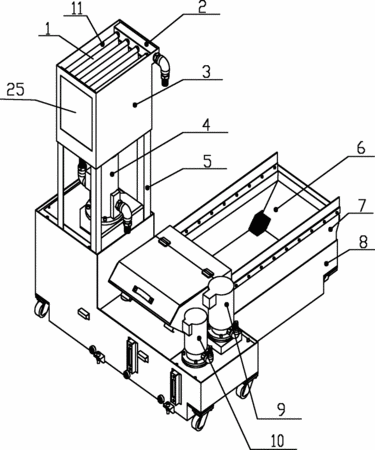

摘要:提供一種高自凈率機床冷卻裝置,包括對切屑實現初級分離的切屑盤,切屑盤采用孔板制作并位于托盤上;切屑盤下部為切削液流入的水箱并使切削液中切屑顆粒在水箱內實現多級沉淀;水泵I的吸入口位于水箱的出液口處,水泵I出液口與過濾箱連接,過濾箱中集成塊上安裝多路水管及通過水管進入對切削液實現精細過濾的過濾袋,經過濾袋過濾后的切屑液從通道進入凈液腔并流向水泵II與水泵III的吸入工作區I。本實用新型對切屑液采用初級分離、多級沉淀、初步過濾、精細過濾等四個環節,徹底分離切削液中切屑,保證重新噴入切削區的切削液的純度。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人韓高平;
- 地址721006 陜西省寶雞市火炬路6號609室
- 申請號CN201120095466.6
- 申請時間2011年04月02日
- 申請公布號CN202097604U
- 申請公布時間2012年01月04日
- 分類號B23Q11/12(2006.01)I;
