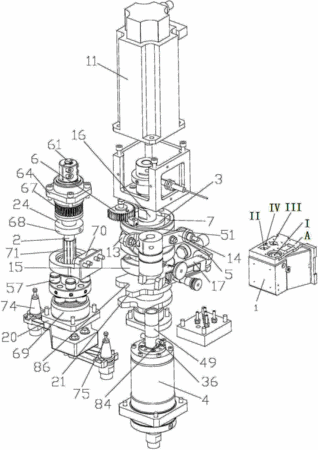

摘要：用于小型鉆銑中心的高速換刀機構，包括主軸箱體、主軸系、凸輪軸系和換刀及抓刀機構，輪軸系的凸輪軸上套裝端面圓柱凸輪和平面凸輪，杠桿機構與換刀及抓刀機構上的限位套連接實現端面圓柱凸輪旋轉時換刀及抓刀機構的下伸上拉，復合杠桿機構端部壓在所述主軸系上的銷軸兩端實現對刀柄的卡緊或松開，平面凸輪上的圓周曲線面與換刀與抓緊機構連接實現換刀及抓刀機構的180°旋轉；端面圓柱凸輪旋轉帶動扇型齒輪擺動，扇型齒輪同時與置于換刀及抓刀機構上端的齒輪軸嚙合實現刀爪的張開閉合動作。本發明巧妙利用安裝在主軸箱內的凸輪結構和空心花鍵軸結構，使主軸箱結構緊湊，且換刀機構高速可靠，降低了工人勞動強度，提高了生產效率。
- 專利類型發明專利
- 申請人寶雞西力精密機械有限公司;
- 發明人李道海;秦耀忠;
- 地址721300 陜西省寶雞市高新區高新17路
- 申請號CN201210214608.5
- 申請時間2012年06月27日
- 申請公布號CN102717290A
- 申請公布時間2012年10月10日
- 分類號B23Q3/157(2006.01)I;
