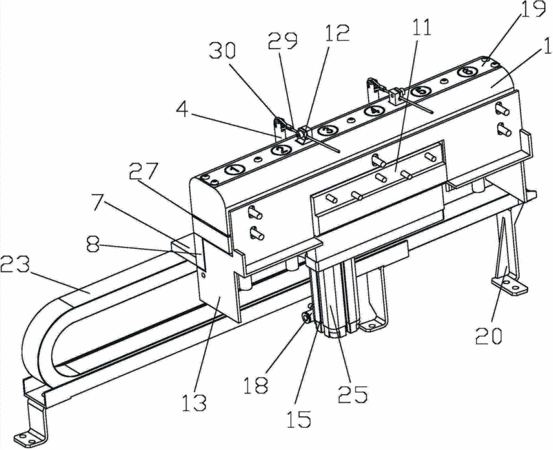

摘要:提供一種多工位精雕機工作臺側裝一體式刀庫,包括刀庫防護罩、墊板、氣缸連接板、豎連接板和氣缸,所述墊板下端面和豎連接板一端固定連接,所述豎連接板另一端和氣缸連接板固定連接,所述墊板上端面安裝刀庫密封板,所述刀庫密封板和墊板上沿Y軸方向等距制有安裝刀柄墊的孔,所述刀柄墊的內孔中安裝刀柄且刀柄通過螺帽將刀具鎖緊,墊板側部安裝感知刀柄是否存在的多個檢測開關。本實用新型具有選刀位置準確可靠、具有刀庫上下移動和防護罩翻轉功能,結構簡單,在不增高機床高度的同時就可以安裝在工作臺側面,不占用機床高度行程,可大大提高工作效率和加工適用范圍。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人李道海;
- 地址721006 陜西省寶雞市渭濱區火炬路6號(創業中心612室)
- 申請號CN201320504934.X
- 申請時間2013年08月19日
- 申請公布號CN203437981U
- 申請公布時間2014年02月19日
- 分類號B23Q3/157(2006.01)I;B23Q11/08(2006.01)I;
