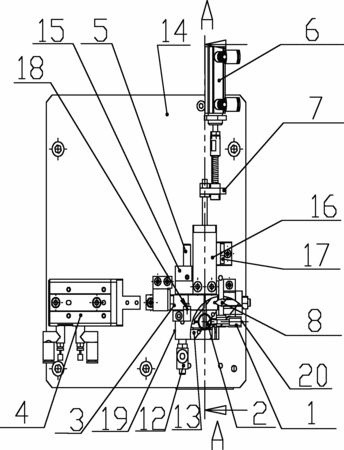

摘要：提供一種陶瓷插芯方向判別裝置，包括集成板，所述集成板正面一側固定有集成塊，所述集成塊中部槽內安裝的推桿與固定在集成塊上端面另一側的氣動滑動臺相連且推桿可左右移動，所述集成塊左上部固定有定位塊I，所述定位塊I上設有進料接頭且兩者內部均制有通孔，所述通孔與推桿上制有的槽I相對應，所述集成塊上與槽I相對應的部位設有檢測插芯是否到位的光電檢測開關I，解決在專用高效磨床上自動上下料問題以實現自動加工，本實用新型可輕易實現插芯方向的判別和確認，可以無一遺漏的將插芯送至機床夾具加工，經過驗證，單件磨削平均耗時僅8秒，有效提高了工作效率，具有較高的實用價值。
- 專利類型實用新型
- 申請人寶雞西力精密機械有限公司;
- 發明人辛斌林;楊帆;
- 地址721006 陜西省寶雞市火炬路6號609室
- 申請號CN201120095468.5
- 申請時間2011年04月02日
- 申請公布號CN202097657U
- 申請公布時間2012年01月04日
- 分類號B24B41/00(2006.01)I;
