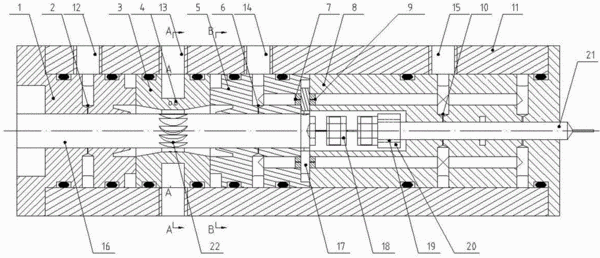

摘要:本發明公開了一種高速精密氣動微主軸,渦輪軸(16)采用后端軸承(1)和中間軸承(5)安裝在箱體(11)內,渦輪軸(16)與渦輪(22)制成一體且渦輪(22)的外徑不大于渦輪軸(16)的外徑,箱體(11)內設有與渦輪(22)對應的氣流沖擊驅動的噴嘴,排氣口(27)設置在渦輪(22)的渦輪室兩端,執行機構采用前端軸承(8)安裝在箱體(11)內,渦輪軸(16)通過一體式微柔性連接機構與執行機構連接。本發明設計新穎合理、結構簡單緊促,體積小,制造工藝簡單,轉速高,跳動誤差小,可作為微機床的微主軸用于微細切削微細磨削加工及其它作高速超高速、高精度回轉運動的機電設備或手動工具機的微主軸等。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人周志雄;李偉;肖航;寧鐵軍;
- 地址410082 湖南省長沙市河西麓山南路2號
- 申請號CN201310157777.4
- 申請時間2013年04月28日
- 申請公布號CN103302316B
- 申請公布時間2015年09月23日
- 分類號B23B19/02(2006.01)I;B23Q3/12(2006.01)I;
