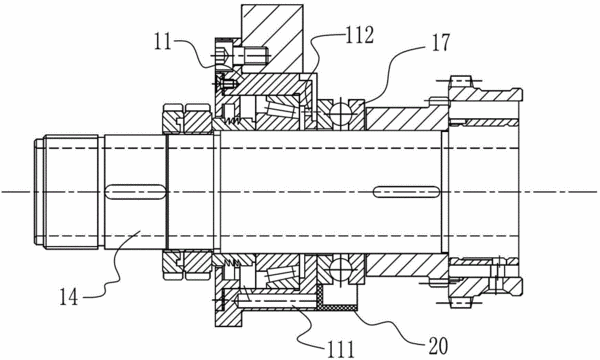

摘要：本實用新型公開了一種數控車床主軸尾端防漏油系統，包括設于主軸尾端上含有主軸后軸承進油孔和主軸后軸承回油孔的軸承座，在與該軸承座相鄰且處于車床主軸箱內側的主軸上設有主軸后端面軸承，其中，在所述主軸后端面軸承與所述主軸后軸承進油孔和/或主軸后軸承回油孔之間設有一擋油環。通過在主軸后端面軸承和軸承座上的主軸后軸承進油孔和/或主軸后軸承回油孔之間分別設置擋油環，以阻隔所述主軸后端面軸承的轉動引起的油霧氣流運轉方向，打斷油霧通過主軸后軸承進油孔和/或主軸后軸承回油孔向外散發的壓力通道，避免本應該回到主軸箱的潤滑油或潤滑油霧通過該壓力通道向外泄漏，實現回油孔順利回油的目的，進而防止了該主軸尾端的漏油情形。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人林健;鐘江明;劉軍;
- 地址401336 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201220411107.1
- 申請時間2012年08月17日
- 申請公布號CN202715835U
- 申請公布時間2013年02月06日
- 分類號B23B19/02(2006.01)I;B23Q11/12(2006.01)I;
