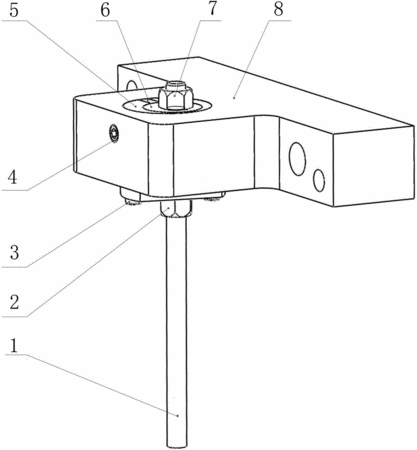

摘要：本實用新型公開了一種PCB數控鉆床Z軸連接座。包括細牙螺紋桿、緊定螺母、緊定螺釘、帶細螺紋偏心孔圓柱體、帶偏心孔圓柱體、固定座。本連接座上安裝有兩個偏心圓柱體，由于圓柱體內的孔均是偏心的，兩個偏心圓柱體相對旋轉，就能任意調整細牙螺紋桿中心軸線的位置。而位置的調整是通過圓柱體上開有的槽來實現。待位置調好后，通過緊定螺釘和緊定螺母分別對兩個偏心圓柱體和細牙螺紋桿進行緊定固定。本實用新型位置調整靈活、結構緊湊、安裝拆卸方便。
- 專利類型實用新型
- 申請人西華大學;
- 發明人周松霖;蔡長韜;周彥君;楊韜;周延;熊超有;黃雷;程明輝;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201520016082.9
- 申請時間2015年01月12日
- 申請公布號CN204381427U
- 申請公布時間2015年06月10日
- 分類號B23B19/02(2006.01)I;B23B47/06(2006.01)I;
