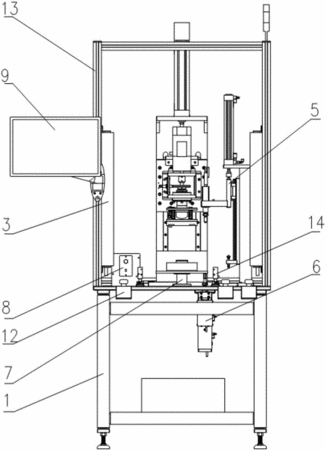

摘要：本實用新型涉及一種汽車制動盤端面跳動測試系統，一種汽車制動盤端面跳動測試系統，測試機架上水平設有操作臺板，操作臺板上設有旋轉壓力加載機構、制動盤定位裝置和制動盤上端面測量機構；旋轉壓力加載機構的下壓氣缸輸出端口設有壓力傳感器，并與浮動壓緊機構滑動連接，浮動壓緊機構位于制動盤定位裝置的正上方；制動盤上端面測量機構的驅動氣缸滑動連接有第一位移傳感器，用于檢測制動盤定位裝置所固定工件的上表面；操作臺板底面設有制動盤下端面測量機構，制動盤下端面測量機構的滑臺氣缸滑動連接有第二位移傳感器，用于檢測工件的下表面。本實用新型具有測試精度高，自動化程度高，控制靈活，操作方便，可重復性強的特點。
- 專利類型實用新型
- 申請人沈陽新松機器人自動化股份有限公司;
- 發明人張宏宇;呂尚武;宋艷;張騰華;楊麗杰;孫學平;馬銳;李濤;毛波;
- 地址110168 遼寧省沈陽市渾南新區金輝街16號
- 申請號CN201420852100.2
- 申請時間2014年12月29日
- 申請公布號CN204346395U
- 申請公布時間2015年05月20日
- 分類號G01B21/00(2006.01)I;
