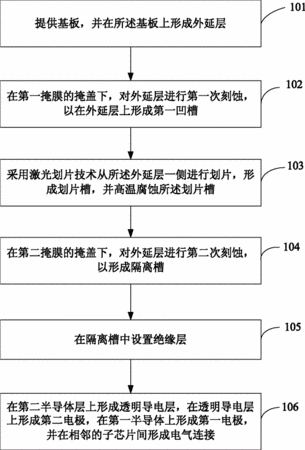

摘要：本發明實施例公開了一種LED芯片的制造方法，屬于光電技術領域。所述方法包括：提供基板，并在基板上形成外延層；在第一掩膜的掩蓋下，對外延層進行第一次刻蝕，以形成第一凹槽；采用激光劃片技術從外延層一側進行劃片，形成劃片槽，并高溫腐蝕劃片槽；在第二掩膜的掩蓋下，對外延層進行第二次刻蝕，以形成隔離槽，隔離槽位于第一凹槽內，且隔離槽的寬度大于劃片槽的寬度；在隔離槽中設置絕緣層；在相鄰的子芯片間形成電氣連接。本發明實施例采用兩步刻蝕來形成隔離槽，并在兩步刻蝕之間插入正劃工藝，可以有效減少劃片處吸光，從而提高發光元件的整體亮度，工藝簡單，容易實現。
- 專利類型發明專利
- 申請人華燦光電股份有限公司;
- 發明人程素芬;徐瑾;王江波;
- 地址430223 湖北省武漢市光谷濱湖路8號
- 申請號CN201210093271.7
- 申請時間2012年03月31日
- 申請公布號CN102623587B
- 申請公布時間2014年12月24日
- 分類號H01L33/00(2010.01)I;H01L21/78(2006.01)I;
