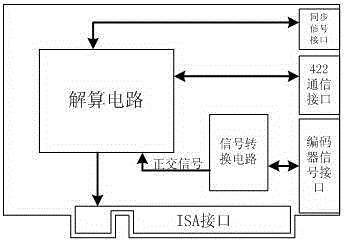

摘要：一種增量式編碼器電路板，包括ISA接口、解算電路、編碼器信號接口、422通信接口、同步信號接口，增量式編碼器電路板通過ISA接口固定于工控機的主板上，解算電路解算出角位置信息，編碼器的信號通過編碼器信號接口傳入解算電路解算出角位置信息，板卡通過同步信號接口鎖存角位置信息或者給外部電路提供同步脈沖信號，通過信號轉換電路將增量式編碼器信號進行轉換，轉換后的信號送入解算電路進行位置解算，解算出的位置通過422通信接口以10ms/禎的通信速率或者通過ISA總線通信以1ms/禎的通信速率將角位置信息傳輸出去，同步鎖存信號可以鎖存當前的位置信息并可以通過422串口和ISA總線傳送出去。能夠完成增量式編碼器的位置信息解算功能、角位置隨機、同步鎖存功能、422通信接口和ISA通信功能。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人梁陳;周志仁;段亦明;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201521054213.9
- 申請時間2015年12月17日
- 申請公布號CN205373625U
- 申請公布時間2016年07月06日
- 分類號G01B7/30(2006.01)I;
