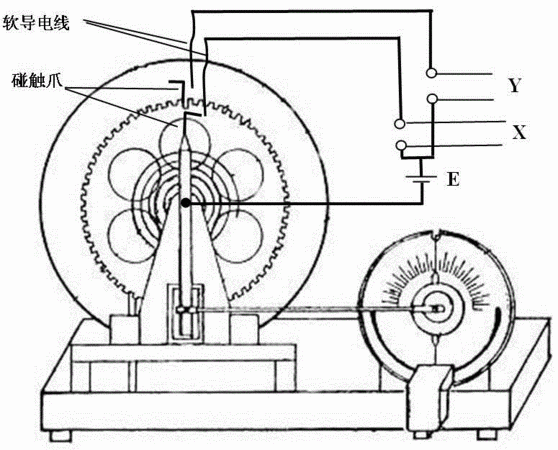

摘要:利用數字示波器測量玻耳共振位相差的方法涉及物理實驗參數測量領域。本發明提出一種替代頻閃法測量玻耳共振位相差的方法。技術方案是:在擺輪和搖桿上各固定一個碰觸爪,碰觸爪為“7”字形;擺輪和搖桿的上方分別懸掛軟導電線;擺輪擺動到碰觸爪接觸軟導電線,使電路連接到電源,在開路端輸出一個脈沖電壓,將擺輪和搖桿上端因接通而產生的開路電壓分別連接到雙蹤數字示波器的X和Y輸入端口;通過數字示波器的時間測量工具,取其中一輸入信號,在示波器顯示屏上測量出振動的周期T,再測量兩個信號的高電平之間的時間間隔△T,在△T<T/2時,位相差為360?o?*△T/T。有益效果是:避免大電流儀器的電子線路的工作狀態的影響;對現有技術進行了拓展。
- 專利類型發明專利
- 申請人四川大學;
- 發明人胡再國;雍志華;張俊峰;梁雅庭;鄒旭敏;穆萬軍;朱俊;饒大慶;羅明蓉;李娟;程艷;王維果;劉石丹;李偉;于白茹;梁小沖;李紫源;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201410260485.8
- 申請時間2014年06月13日
- 申請公布號CN104019737B
- 申請公布時間2016年08月31日
- 分類號G01B7/30(2006.01)I;
