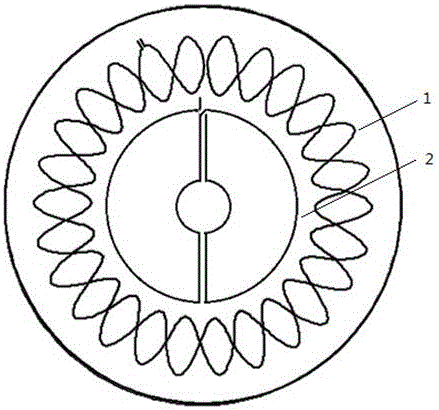

摘要:本發明公開了一種用于電磁感應式角度傳感器裝置的PCB線圈及其角度測量方法。包括:用于接收由轉子反射線圈發射出的信號的接收線圈、用于接收定子發射線圈的激勵磁場轉子反射線圈、用于給轉子反射線圈激勵信號的定子發射線圈;接收線圈和定子發射線圈相互連接,且固定在靜止的轉軸上,轉子反射線圈位于傳感器轉子上,三個線圈之間共軸且平行固定放置,所述的轉子反射線圈包括環形線圈部分和銅片部分,環形線圈部分和銅片部分呈扇形。本發明可以實現角度的非接觸式測量,并且有精度高,成本低,安裝方便,便于維護和管理,對環境的要求不苛刻的優點,可以精確地、穩定地、快速地完成任務,解決了角度測量方法的可靠性,精度,以及成本等諸多問題。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人李霄霄;鄭翰;林逸銘;吳建德;何湘寧;
- 地址310027 浙江省杭州市浙大路38號
- 申請號CN201410194952.1
- 申請時間2014年05月11日
- 申請公布號CN104061854B
- 申請公布時間2016年08月24日
- 分類號G01B7/30(2006.01)I;
