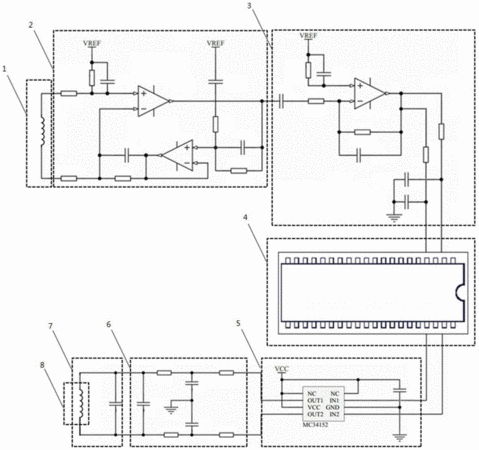

摘要:本發明公開了一種基于無線電能傳輸和電磁感應的角度測量方法。單片機產生高頻方波信號,通過信號高頻方波信號放大電路和高頻方波信號濾波電路處理,以電磁波形式輻射到轉子電路上;轉子電路接收供能量為電路中的芯片供電,并產生低頻正弦信號,低頻正弦信號經處理產生發射交流信號,并輻射到定子電路上;定子電路產生初階角度信息信號,并經整流得到角度直流信號,角度直流信號傳入單片機經過處理后,得到轉子和定子之間的角度信息。本發明方法測量精度高,成本低,安裝方便,便于維護和管理,對環境的要求不苛刻,只要不在強磁環境下工作,便可以精確地、穩定地、快速地完成任務,解決了角度測量方法的可靠性,精度,以及成本等諸多問題。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人林逸銘;鄭翰;李霄霄;吳建德;何湘寧;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201410124951.X
- 申請時間2014年03月31日
- 申請公布號CN103925869B
- 申請公布時間2016年06月08日
- 分類號G01B7/30(2006.01)I;
