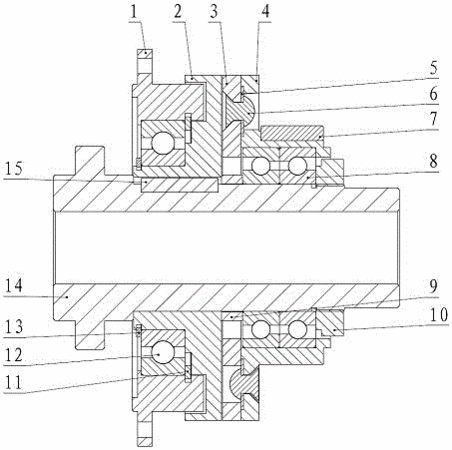

摘要：一種電磁離合器的動力轉換裝置，包括主軸，主軸經b平鍵連接動盤，所述動盤經深溝球軸承連接磁軛，用a擋圈固定深溝球軸承的外圈，用b擋圈固定深溝球軸承的內圈，所述動盤一側設有銜鐵，銜鐵經鉚釘連接法蘭，法蘭經角接觸球軸承對連接主軸，鉚釘與法蘭之間設有彈簧片，法蘭外側設有a平鍵，所述角接觸球軸承對一側設有隔套，角接觸球軸承對另一側設有鎖緊螺母。具有結構緊湊、加工工藝簡單、安裝調試方便、制作成本低的特點，可進行模塊化生產，有利于大批量推廣應用，且軸系安裝形式可擴展，主軸左端可安裝更高精度的軸承組合，軸系傾角回轉誤差可提高至1角秒。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人劉喜平;黃茗;羅小兵;潘能微;常勇軍;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201620648456.3
- 申請時間2016年06月27日
- 申請公布號CN205780365U
- 申請公布時間2016年12月07日
- 分類號F16C35/063(2006.01)I;F16D27/04(2006.01)I;
