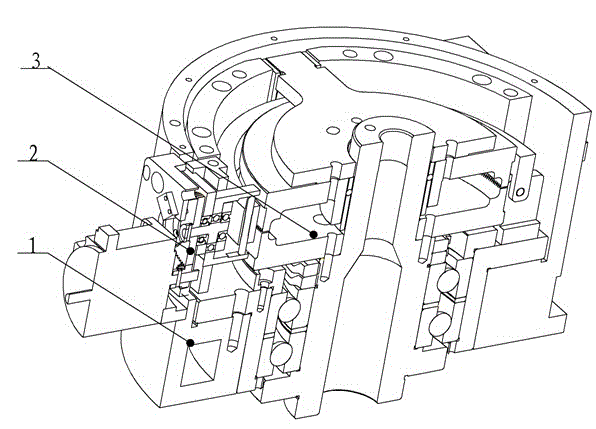

摘要：一種旋轉軸系用自動鎖緊機構，包括箱體，驅動機構和齒盤嚙合機構，主動齒輪設置在步進電機上，外支撐板與支撐板固結，外支撐板與偏心軸之間設置軸承，支撐板與外支撐板之間設置滑塊，滑塊與偏心軸的偏心部分之間設置軸承，調整螺桿與環形杠桿采用螺紋連接，偏心軸上設置從動齒輪，轉動齒盤固定在軸肩上，設置在導向槽上的兩個直線移動副之間設置導向塊，導向支架與環形杠桿相連，平動齒盤固定在導向支架上，支撐座與環形杠桿鉸接。具有結構緊湊，可靠性較高的特點，且是一種摩擦力較小的旋轉軸系用自動鎖緊機構。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人吳國亮;王有富;劉曉華;
- 地址332000 江西省九江市九瑞大道83號
- 申請號CN201020653340.1
- 申請時間2010年12月11日
- 申請公布號CN201925372U
- 申請公布時間2011年08月10日
- 分類號F16D59/00(2006.01)I;F16H1/20(2006.01)I;F16H57/00(2006.01)I;
