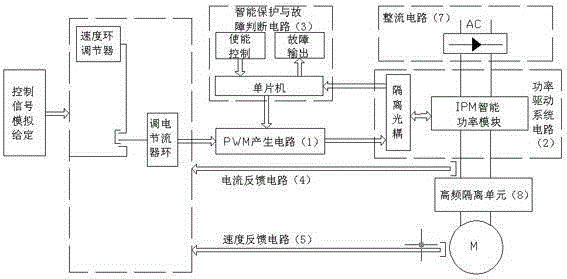

摘要：本實用新型涉及一種直流有刷電機伺服驅動器，包括功率驅動電路、智能保護與故障判斷電路、直流伺服調速電路、整流電路以及高頻隔離單元和驅動器散熱裝置，還包括PWM產生電路以及電流反饋電路和速度反饋電路，所述的PWM產生電路的輸出直接接功率驅動電路的控制電壓輸入，功率驅動電路的輸出直接與直流有刷電機輸入相連，所述的電流反饋電路采用LEM傳感器為感應元件并與直流伺服調速電路相連，本裝置采用了高集成度新型元器件IPM智能模塊與高精度的電機控制PWM產生模塊，同時對電磁兼容進行了精心的設計，使得直流有刷電機伺服驅動器的功率密度、控制精度、穩定性與可靠性以及電磁兼容性得到了很大的提高。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人吳國亮;孫斌;李大琦;蘇長青;李均田;
- 地址332000 江西省九江市九瑞大道83號
- 申請號CN201020692334.7
- 申請時間2010年12月31日
- 申請公布號CN201928224U
- 申請公布時間2011年08月10日
- 分類號H02P7/29(2006.01)I;
