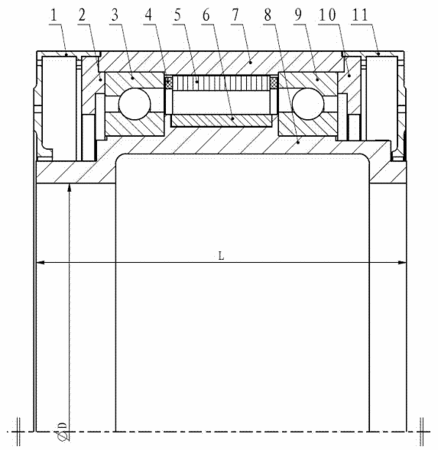

摘要:一種高精度大尺寸中空軸系,包括中空主軸,所述中空主軸外表面設有溝槽,溝槽內鑲嵌永磁體,溝槽兩側設有左軸承、右軸承,左軸承、右軸承內圈固定在中空主軸外表面上,左軸承、右軸承外圈連接殼體,殼體內與永磁體相對應的位置上設有硅鋼片,硅鋼片上纏繞線圈,所述左軸承一端設有左端蓋、左外罩,右軸承一端設有右端蓋、右外罩,左外罩和右外罩分別用螺釘固定在殼體上,所述殼體外表面焊接有上法蘭和下法蘭。力矩電機轉子與中空主軸合為一體,中空主軸為中空結構用來放置用戶負載,可極大減輕整個軸系的重量,減小X軸和Y軸的轉動慣量,同時又保證了X軸系的精度,與Y向主軸聯接,實現整體繞Y軸轉動的功能,具有重量輕、成本低、易加工的特點,可應用于航空航天、儀器儀表和慣性導航測試設備的標定和研制。
- 專利類型發明專利
- 申請人九江精密測試技術研究所;
- 發明人劉喜平;李科;黃帥;侯偉欽;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201410474876.X
- 申請時間2014年09月17日
- 申請公布號CN104218707A
- 申請公布時間2014年12月17日
- 分類號H02K1/27(2006.01)I;H02K11/00(2006.01)I;
