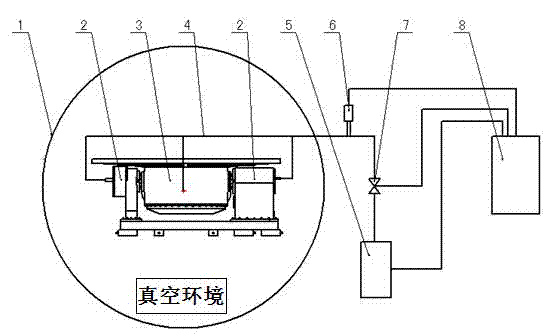

摘要:一種真空溫變環境下的二維轉臺系統,包括轉臺,轉臺安裝在真空溫變試驗罐內,真空溫變試驗罐內設置溫度為
和真空度優于
的環境,所述轉臺包括俯仰軸系及方位軸系,俯仰軸系及方位軸系包括基座、靜密封圈、動密封基座、動密封壓蓋、動密封圈、轉動軸、軸承,所述俯仰軸系及方位軸系的密封腔體經管路連接抽氣管道,抽氣管道連接設置在真空溫變試驗罐外的溫控氣體裝置。解決了轉臺內部腔體在真空溫變環境下能夠維持一個常溫、常壓工作環境維持轉臺精密軸系正常潤滑并保證軸系正常功能和精度的問題,具有密封可靠、轉臺對特殊環境適應能力強的特點。
- 專利類型發明專利
- 申請人九江精密測試技術研究所;
- 發明人黃茗;宋琳娜;劉曉華;梁斌;王能慧;鐘明華;孫振華;
- 地址332000 江西省九江市九瑞大道83號
- 申請號CN201410474628.5
- 申請時間2014年09月17日
- 申請公布號CN104210678A
- 申請公布時間2014年12月17日
- 分類號B64G7/00(2006.01)I;
