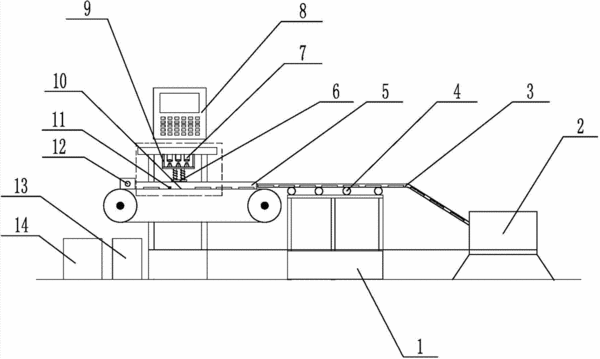

摘要：本實用新型涉及一種機械零件形位誤差檢測設備，特別涉及一種面向小型機械零件形位誤差檢測裝置。在檢測裝置的基座上安裝振動盤，振動盤連接料道，料道通過安裝在基座頂部的料道支撐桿支撐，料道與傳送帶的進料端相對應，傳送帶的兩側安裝限位板，傳送帶的上方安裝檢測固定架，檢測固定架內安裝激光位移傳感器，檢測固定架底部安裝電磁鐵，對應電磁鐵在傳送帶上設置光電開關，傳送帶的出料端設置氣缸擋塊，電磁鐵、傳送帶、激光位移傳感器、光電開關和氣缸擋塊連接控制系統。本實用新型能解決小型規整零件多重形位誤差的在線檢測，且在檢測過程中不需要人工干預，可自動剔除不合格零件，實現了檢測自動化，提高了檢測效率和精度。
- 專利類型實用新型
- 申請人濟寧中科先進技術研究院有限公司;
- 發明人穆范全;李衛民;潘云龍;胡悅;魏循中;徐回;
- 地址272000 山東省濟寧市新區海川路9號產學研基地A3A座
- 申請號CN201420597371.8
- 申請時間2014年10月15日
- 申請公布號CN204115668U
- 申請公布時間2015年01月21日
- 分類號G01B11/00(2006.01)I;G01B11/30(2006.01)I;G01B11/26(2006.01)I;
