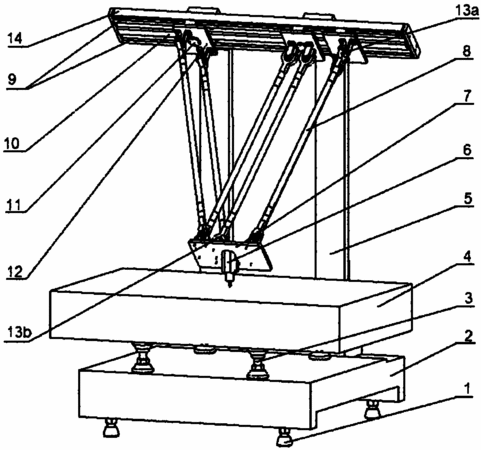

摘要：本發明公開了一種基于3-PSS機構的坐標測量機，其特征是設置三對移動副-球鉸-球鉸的并聯機構，是在平行設置的一對滾珠導軌上獨立設置三個運動滑塊，三個運動滑塊分別可沿滾珠導軌自由滑動；三個運動滑塊分別通過一端萬向節與三對聯桿的一端相連，三對聯桿的另一端分別通過另一端萬向節與測量動平臺共同相連，在測量動平臺的下平面上安裝測頭；三個指示光柵分別固連在三個運動滑塊上，一根標尺光柵與一對滾珠導軌平行設置并共同安裝在導軌橫梁的導軌安裝面上；導軌橫梁呈懸置固連在一對支架上。本發明剛度高、結構簡單、加工裝配性好、成本低，可實現對零件快速和精確的三維空間尺寸、形狀和相互位置的測量。
- 專利類型發明專利
- 申請人合肥工業大學科教開發部;
- 發明人胡鵬浩;楊佳輝;何小輝;
- 地址230009 安徽省合肥市包河區屯溪路193號
- 申請號CN201010541816.7
- 申請時間2010年11月12日
- 申請公布號CN102012211A
- 申請公布時間2011年04月13日
- 分類號G01B11/00(2006.01)I;
