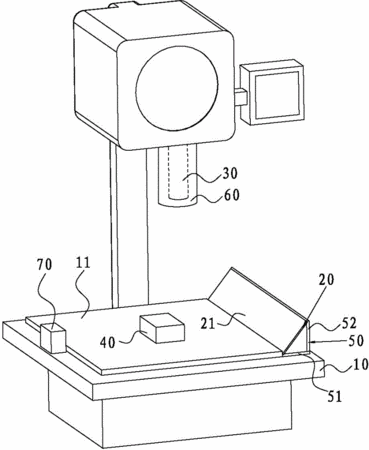

摘要：本實用新型公開一種多面成像的新型影像測量儀，包括可移動的工作臺、位于工作臺上方的CCD鏡頭及隨CCD鏡頭配置的第一光源，該工作臺上設置有用于承載待測產品的玻璃板，該玻璃板的上表面高于工作臺上表面，該工作臺上于玻璃板的一側旁設置有傾斜式反光元件，該反光元件的反射面朝向玻璃板；藉此，實現了同一影像測量儀對產品的正面、側面等多面進行成像，其結構簡單、測量操作過程簡便，測量效率高；尤其是，通過玻璃板的設置，使得待測產品的下端緣高于反射面下端緣，從而防止測量死角發生；其次是，通過于玻璃板另一側旁設置有與反光元件的反射面正對的第二光源，實現對產品的高度測量，使得本實用新型之影像測量儀的測量功能更為多元化。
- 專利類型實用新型
- 申請人廣東萬濠精密儀器股份有限公司;
- 發明人巫孟良;
- 地址523000 廣東省東莞市長安鎮廈邊管理區上朗路廣東萬濠精密儀器股份有限公司
- 申請號CN201420489665.9
- 申請時間2014年08月28日
- 申請公布號CN204165511U
- 申請公布時間2015年02月18日
- 分類號G01B11/00(2006.01)I;
